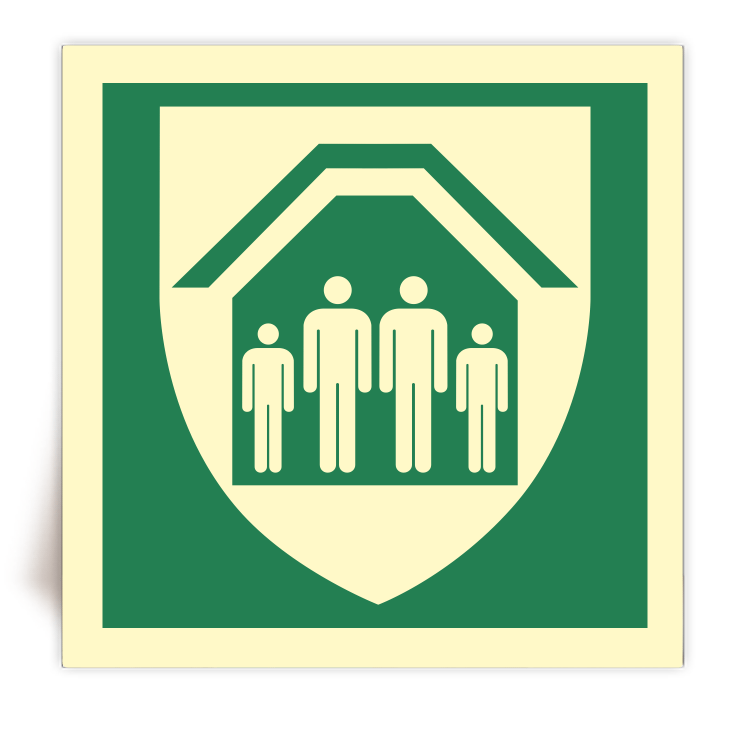

Le panneau photoluminescent E021 sert à localiser un abri de protection lorsque l’éclairage normal est disponible, mais aussi à conserver un repère visuel après une diminution ou une coupure de lumière, sous réserve d’une charge lumineuse préalable et des performances du matériau utilisé. Il reprend le signal de sécurité ISO 7010 E021, dont la fonction normative est l’identification de l’emplacement d’un abri de protection. La signalétique peut être réalisée en PVC rigide photoluminescent pour une fixation sur paroi ou en PVC souple adhésif photoluminescent pour une application sur support plan. Cette version est adaptée aux environnements dans lesquels la continuité du jalonnement visuel fait partie de l’analyse des risques, notamment les bâtiments, installations industrielles, infrastructures portuaires, chantiers navals et espaces techniques.
Le matériau photoluminescent emmagasine une partie de l’énergie lumineuse reçue puis la restitue dans l’obscurité. Cette propriété permet de maintenir le repérage du signal E021 après une perte d’éclairage, sans alimentation électrique propre au panneau. Pour une installation maritime, il faut distinguer la conformité graphique ISO 7010 de la conformité d’un système de balisage de sécurité à bord. Les exigences SOLAS, les prescriptions IMO, l’ISO 15370 pour les systèmes de guidage à bas niveau et l’ISO 24409 pour la signalisation maritime doivent être vérifiées selon le navire, l’emplacement et la fonction du dispositif. La performance photoluminescente du matériau doit également être appréciée à partir de données d’essai applicables, notamment selon les référentiels annoncés par le fabricant. La seule présence du pictogramme E021 ne suffit donc pas à revendiquer une conformité SOLAS ou IMO pour l’ensemble de l’installation.
• Référence : ISO 7010 E021.
• Message de sécurité : localisation d’un abri de protection.
• Fonction : donner un repère normalisé aux personnes qui doivent rejoindre une zone protégée.
• Technologie : matériau photoluminescent rechargeable par exposition à une source lumineuse adaptée.
• Fonctionnement : restitution lumineuse dans l’obscurité sans alimentation électrique intégrée.
• Supports : PVC rigide photoluminescent ou PVC souple adhésif photoluminescent.
• PVC rigide : adapté à une fixation murale ou sur une structure lorsque le support doit conserver sa tenue propre.
• PVC souple adhésif : adapté aux surfaces planes compatibles avec le système adhésif et facilite la pose sans perçage.
• Formats : dimensions à sélectionner selon la distance de lecture, l’implantation et les contraintes du plan de signalisation.
• ISO 7010 : normalise le pictogramme E021 et sa signification.
• ISO 3864 : fournit les principes applicables aux couleurs et à la conception des signaux de sécurité.
• Implantation : abris de protection, zones de refuge, locaux protégés et cheminements conduisant vers ces espaces, selon l’évaluation des risques du site.
