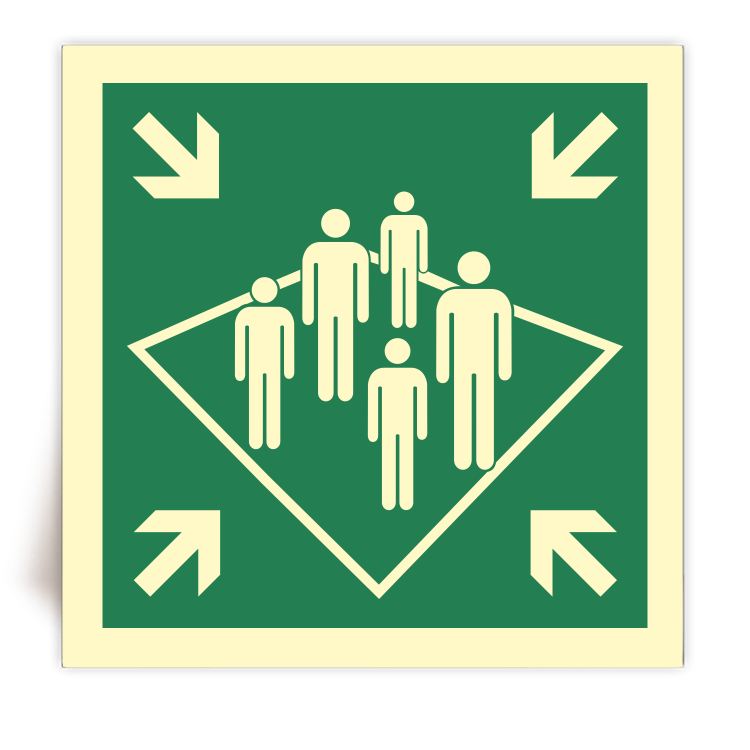

Panneau photoluminescent E032 Point de rassemblement à bord ISO 7010 et IMPA 33.4069
Le panneau photoluminescent E032 identifie le point de rassemblement du navire et maintient son repérage après une baisse ou une interruption de l'éclairage. Le signal ISO 7010 E032, « Point de rassemblement à bord du navire », « Shipboard assembly station » en anglais, est destiné aux procédures de regroupement des passagers et de l'équipage en situation d'urgence. Sa référence maritime IMPA est 33.4069. Le panneau est disponible en PVC rigide photoluminescent ou PVC souple adhésif photoluminescent, dans les dimensions 15 x 15, 20 x 20, 30 x 30 et 40 x 40 cm. Sa conception suit les principes de l'ISO 3864. Les performances du matériau photoluminescent répondent aux critères applicables de DIN 67510 et ISO 17398.
Repérage photoluminescent du muster station lors d'une évacuation
Sur un ferry, un navire à passagers ou un navire de commerce, le point de rassemblement constitue une étape de l'organisation prévue en cas d'urgence. La version photoluminescente maintient un repère lorsque l'éclairage normal est indisponible et facilite l'identification de la zone désignée sur le plan de sécurité. Le panneau s'intègre dans la signalisation maritime établie selon ISO 24409, IMO Resolution A.1116(30) et les dispositions SOLAS applicables au navire. La référence IMPA 33.4069 permet son identification dans les nomenclatures d'équipements de sécurité maritime. Pour les navires à passagers équipés d'un système de balisage à bas niveau, l'ISO 15370 encadre les installations LLL destinées à accompagner les cheminements d'évacuation.
Caractéristiques du panneau Point de rassemblement photoluminescent E032
- Code ISO 7010 : E032.
- Nom français : Point de rassemblement à bord du navire.
- Nom anglais : Shipboard assembly station.
- Référence IMPA : 33.4069, soit 334069.
- IMO Resolution A.1116(30) : EES013
- Fonction : repérer la zone de rassemblement prévue pour les passagers et membres d'équipage.
- Conception graphique conforme aux principes de l'ISO 3864.
- ISO 24409 et IMO Resolution A.1116(30).
- Intégration dans le plan de signalisation selon les prescriptions SOLAS applicables au navire.
- Support disponible en PVC rigide photoluminescent ou PVC souple adhésif photoluminescent.
- Formats disponibles : 15 x 15, 20 x 20, 30 x 30 et 40 x 40 cm.
- Performances photoluminescentes selon DIN 67510 et ISO 17398.
- Restitution lumineuse destinée à maintenir le repérage du point de rassemblement après extinction de l'éclairage.
- ISO 15370 applicable aux systèmes d'éclairage à bas niveau LLL des navires à passagers.
- Le PVC rigide convient à une installation sur cloison, paroi ou support de signalisation.
- Le PVC souple adhésif permet une pose directe sur une surface compatible avec l'adhésif.
- Utilisation adaptée aux navires de commerce, ferries, navires à passagers et autres unités disposant d'un point de rassemblement identifié.
- Le pictogramme normalisé facilite l'orientation de personnes de différentes nationalités vers le muster station.
