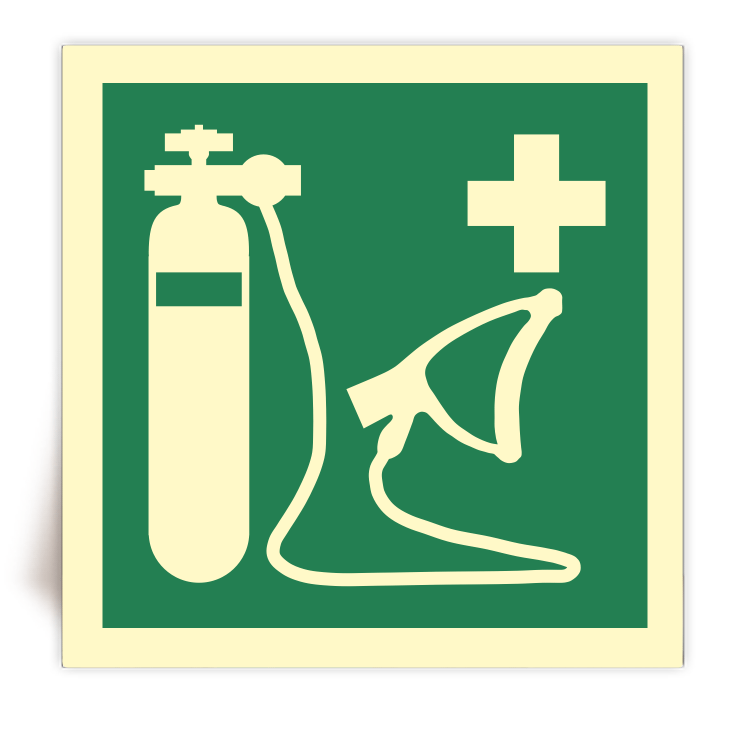

E028 - Kit d’oxygène médical - Panneau PVC souple adhésif photoluminescent - 15x15 cm

Panneau photoluminescent E028 IMPA 33.4156 Kit d’oxygène médical symbole Croix

Le panneau photoluminescent E028 identifie l’emplacement d’un kit d’oxygène médical et reste repérable après la disparition de l’éclairage ambiant. Il reprend le pictogramme ISO 7010 E028 et la référence maritime EES007. Dans les catalogues de signalisation marine, ce panneau est associé au code IMPA 33.4156 et existe notamment sur support photoluminescent souple adhésif ou PVC rigide. Il est disponible en PVC rigide photoluminescent ou PVC souple adhésif photoluminescent, aux formats 15 x 15, 20 x 20, 30 x 30 et 40 x 40 cm. Le signal respecte ISO 7010 et ISO 3864. Le support photoluminescent répond aux performances prévues par DIN 67510 et ISO 17398.

Signalisation du kit d’oxygène médical en cas de perte d’éclairage

Une coupure électrique ou une situation d’urgence peut compliquer l’accès aux équipements médicaux à bord. Le matériau photoluminescent accumule l’énergie de l’éclairage puis restitue une luminance visible dans l’obscurité. Le repérage du kit d’oxygène reste ainsi identifiable dans une coursive, une infirmerie, un poste de secours ou un local d’équipage. Pour les navires, la référence EES007 est utilisée pour l’Oxygen resuscitator et se rattache à ISO 7010 E028, ISO 24409 et IMO Resolution A.1116(30). Le panneau peut être intégré à la signalisation LLL relevant de l’ISO 15370 sur les navires à passagers.

Caractéristiques techniques du panneau photoluminescent E028

• Code : ISO 7010 E028.
• Désignation : Kit d’oxygène médical symbole Croix.
• Désignation maritime : Oxygen resuscitator.
• Code IMPA : 33.4156.
• Référence IMO : EES007.
• Fonction normalisée : localiser un kit d’oxygène médical.
• Supports : PVC rigide photoluminescent ou PVC souple adhésif photoluminescent.
• Formats disponibles : 15 x 15, 20 x 20, 30 x 30 et 40 x 40 cm.
• Conception du pictogramme conforme ISO 7010 et ISO 3864.
• Performances photoluminescentes suivant DIN 67510 et ISO 17398.
• Signalisation maritime suivant ISO 24409 et IMO Resolution A.1116(30).
• Application LLL suivant ISO 15370 sur les navires à passagers.
• Référence applicable à la signalisation des équipements médicaux de secours à bord.
• Le PVC rigide convient à la réalisation d’une plaque indépendante fixée sur une cloison ou une structure.
• Le PVC souple adhésif permet une pose directe sur une surface plane, propre et dégraissée.
• Applications : marine marchande, ferries, paquebots, yachts professionnels, navires de service, offshore, chantiers navals et installations portuaires.
