E029 - Appareil respiratoire pour l’évacuation d’urgence - Panneau PVC souple adhésif photoluminescent - 15x15 cm

Panneau photoluminescent E029 IMPA 33.4078 pour appareil respiratoire d’évacuation d’urgence

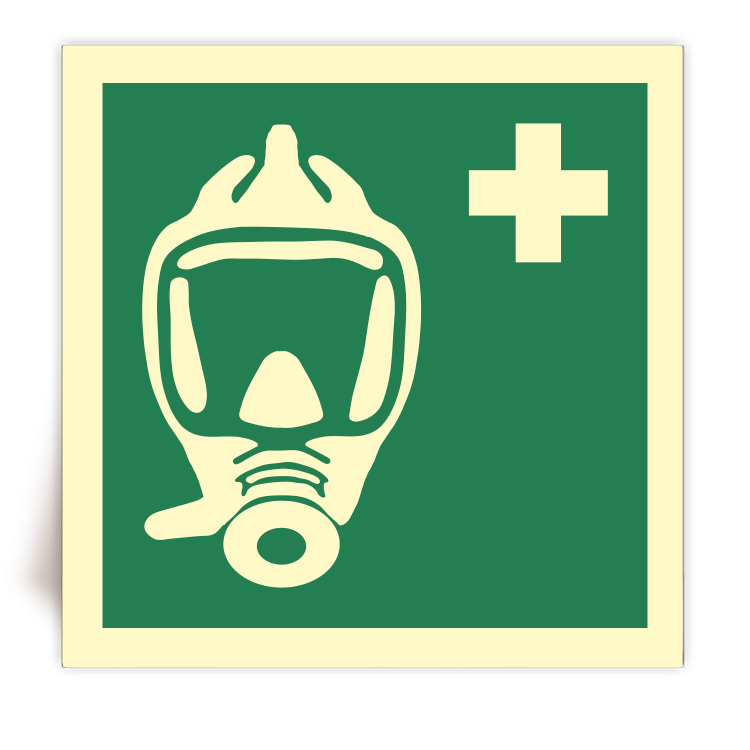

Le panneau photoluminescent E029 identifie l’emplacement d’un appareil respiratoire destiné à l’évacuation d’urgence, appelé Emergency Escape Breathing Device ou EEBD dans le secteur maritime. Le pictogramme ISO 7010 E029 représente un appareil respiratoire d’évacuation associé au symbole de premiers secours. Pour les applications maritimes, ce signal correspond à la référence EES008 et au code IMPA 33.4078. Le panneau est fabriqué en PVC rigide photoluminescent ou en PVC souple adhésif photoluminescent. Il est disponible en 15 x 15, 20 x 20, 30 x 30 et 40 x 40 cm. Le graphisme respecte ISO 7010 et les principes de conception des signaux de sécurité définis par ISO 3864. Pour l’emploi à bord, la signalisation relève également d’ISO 24409, IMO Resolution A.1116(30) et des dispositions applicables de SOLAS chapitre II 2.

Signalisation EEBD photoluminescente pour navires et zones d’évacuation

Un EEBD sert à protéger temporairement les voies respiratoires pendant l’évacuation d’un espace où l’atmosphère est devenue dangereuse. Il ne remplace pas un appareil respiratoire autonome destiné aux opérations de lutte contre l’incendie. La signalisation E029 permet de repérer son emplacement dans les coursives, locaux machines, espaces techniques, postes d’équipage et autres zones prévues par le plan de sécurité du navire. Le matériau photoluminescent se charge sous l’éclairage ambiant puis restitue de la lumière lorsque cet éclairage disparaît. Cette propriété maintient un repère visuel lors d’une coupure électrique ou dans une zone faiblement éclairée. Les performances photoluminescentes répondent aux référentiels DIN 67510 et ISO 17398. Sur les navires à passagers, le panneau peut être intégré à un système de signalisation à bas niveau LLL conforme à ISO 15370.

Caractéristiques du panneau E029 photoluminescent IMPA 33.4078

• Code du pictogramme : ISO 7010 E029.
• Code IMPA : 33.4078.
• Référence maritime : EES008.
• Désignation : Appareil respiratoire pour l’évacuation d’urgence.
• Désignation maritime : Emergency Escape Breathing Device.
• Abréviation utilisée à bord : EEBD.
• Fonction : identifier l’emplacement de l’appareil respiratoire prévu pour l’évacuation d’urgence.
• Supports disponibles : PVC rigide photoluminescent et PVC souple adhésif photoluminescent.
• Dimensions disponibles : 15 x 15, 20 x 20, 30 x 30 et 40 x 40 cm.
• Pictogramme conforme ISO 7010 E029 pour une identification normalisée de l’équipement.
• Conception du signal suivant ISO 3864.
• Signalisation maritime suivant ISO 24409 et IMO Resolution A.1116(30).
• Application maritime suivant les dispositions concernées de SOLAS chapitre II 2.
• Performances photoluminescentes suivant DIN 67510 et ISO 17398.
• Compatibilité avec la signalisation LLL suivant ISO 15370 sur les navires à passagers.
• Le PVC rigide convient à une fixation sur cloison, porte ou structure.
• Le PVC souple adhésif permet une pose directe sur une surface plane, propre et dégraissée.
• Le matériau photoluminescent maintient le repérage de l’EEBD après extinction de l’éclairage normal.
• Applications : navires marchands, ferries, paquebots, yachts professionnels, navires de service, chantiers navals, plateformes offshore et installations portuaires.
